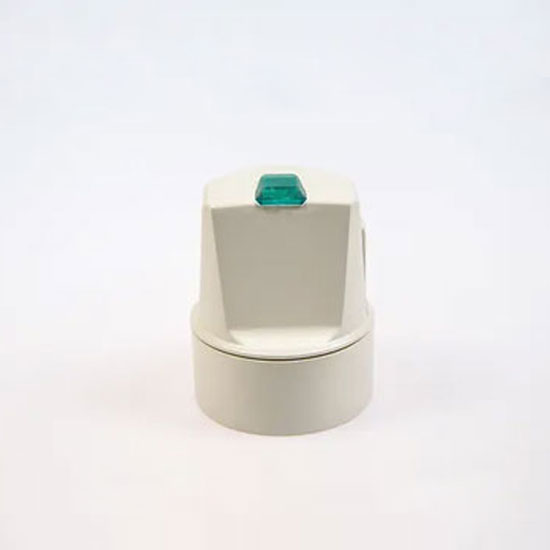

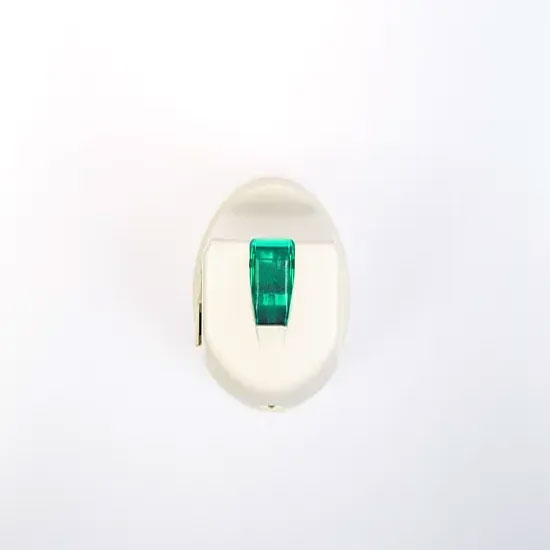

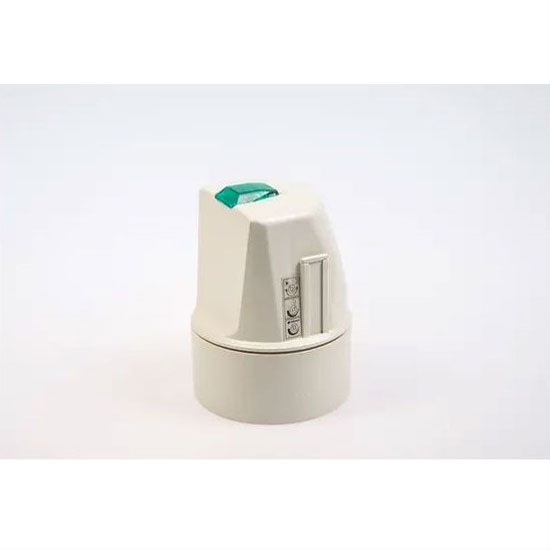

DNL-400MRD
Microwave Motion Sensor Light Modules
  • Microwave Motion Sensor Light Modules
  • Used a RF the Microwave Motion Sensor Light Modules.
  • Appling the Doppler radar principle.
  • Input Voltage : AC Only(220V ~ 240V)
  • Low cost & Low Power Consumption.
  • Ceiling Type
제품소개

■ 모델 번호


 Classification

  Model No.

 Input

  Output

Microwave Motion

Lighting Sensor

 DNL-400(MRD)

 220VAC

 220VAC






■ 제품사양


 Specification

 Type

 Specification

 Type

INPUT POWER

220 ~ 240AC. 50 ~ 60Hz

Twilight setting

2~1000Lux

Output

220VAC

 OPERATING TEMP  - 10'C ~ +50'C

FREQUENCY

10.525GHz, 10.687GHz etc

 DETECTION ANGLE

120' ~ 130`

FUNCTION INDICATION

LED

MOUNTING STYLE

Ceiling

LED Indicator

ON during alarm

 MOUNTING HEIGHT

2.20M ~ 3.00M

ALARM OUTPUT

N/O RELAY

DIMENTION(W*H*D)

74* 74 * 96 mm

RANGE

20M(Standard) ~ 25M (Max.)

 WEIGHT

123g





 ■ 형식등록 인증번호

 ■ 조절방법






 ■ 감지범위

 ■ 케이블 연결








■ 참고사항


1) 도플러 레이다 원리(Doppler Radar principle)를 이용한 마이크로웨이브 센서모듈이 장착되어 있고, 동사에서 국내 최초로 독자 개발한 최첨단 마이크로웨이브 감지기입니다.


2) 어떠한 환경(열,온도,소음,습기,기류,먼지 등에 의한 열악한 환경)에서도 사용이 가능하고, 오작동이 거의 없습 니다.


3) 작고 실용적인 크기의 실내용 감지기(전등센서)입니다.


4) 감지각도는 120°~130° 각도의 완벽한 감지 구역을 형성하여 내부공간의 움직임을 감지할 수 있습니다 .


5) 천장 부착용으로 천장에 간편(브라켓 일체형)하게 설치할 수 있고, 장소에 따라 보이지 않게 설치 할 수도 있습 니다. (유리창, 석고보드 등도 전파가 투과되므로 감지가 가능합니다.)


6) Range(감지거리)의 조절이 가능하고, 감지거리는 최대 20~ 25m까지 감지가 가능합니다.


7) Microwave Motion Sensor (Module)을 이용한 RF센서장치에 대한 실용신안등록(제0314860호)을 하였습니다.


8) 주의사항 :

a. 천장면에 감지기를 단단하게 고정해야 합니다. 고정되어 있지 않으면 오작동 할 수 있습니다.

b. 감지기 가까이 형광등(1m 정도)이 있거나 또한 환풍기 등 상시 움직이는 물체가 있는 장소는 설치 를 피해야 합니다. 또한, 장소에 따라 민감도를 조절해서 사용하셔야 합니다.
