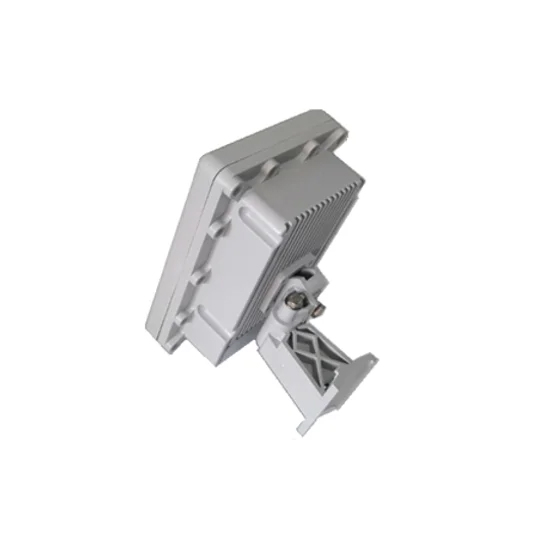

DND-30, DND-30(I)
Security Detector
  • DND-30:12 zone(2.5,5,7.5m*12)으로 분할 가능하며 원하는 Zone에 대한 통제 및 해제가 가능(출입구만 경계해제 및 경계 가능)
  • DND-300(I): Zone 분할 기능없음
  • 시그널이 탐지거리에 관계없이 평준화 되어있어 안정적이고, 오작동이 거의 없음.
  • RS-485 통신으로 원격조정 가능.
  • Anti-Masking 기능
  • 소형동물 회피기능(PET Immunity)및 자연환경 면역(눈,비안개,폭풍 등)기능
  • 고압전압장애 회피기능
  • 다양한 지형의 보안경계에 적합(스크린 장벽, 계곡,평지 등)
문의하기
카탈로그
제품목록
제품소개

■ Features


1) Radar Sensor Module을 이용한 지능형 디지털 기술로 제어


2) 12 zone(2.5m*12)으로 분할 가능하며 원하는 Zone에 대한 통제 및 해제가 가능(출입구만 경계해제 및 경계 가능) *통신 방식 : RS-485 & IO & Ethernet


3) 시그널이 탐지거리에 관계없이 평준화 되어있어 안정적이고, 오작동이 거의 없음.


4) RS-485 & Ethernet 통신으로 원격조정 가능


5) Anti-Masking 기능


6) 소 동물 회피기능(PET Immunity)및 자연환경 면역(눈,비안개,폭풍 등)기능


7) 고압전압장애 회피기능


8) 다양한 지형의 보안경계에 적합(스크린 장벽, 계곡,평지 등)


9) KC 적합인증, 성능인증, IP66 인증



■ Specification


Specification

Type

 Specification

 Type

Voltage

15V ~ 30Vdc

 Alarm Outputs

Relay(Normally closed)

Power Consumption

1.5W(max)

Dimensions (H*W*D)

170mmX115mmX65mm

(Braket 제외)

Detection Speed

0.3~10M/sec

Weight

0.6kg

Frequency

24.050 ~ 24.250GHz

OperatingTemp

-32°C ~ +65°C

Detection Distance


MountingStyle

Wall,fence.etc

Detection Height


Mounting Height

1m~5m

Detection Width


Interface

RS-485&Ethernet

※ 설치환경에 따라 감지거리(폭/감지/각도)에 차이가 있을 수 있습니다.




■ Reference


*센서는 레이더전파에 의해 발생된 체적의 길고 좁은 감지구역을 갖는다. 센서에 의해 방사된 전자파 는 주위 움직이는 물체에 반사되어 센서의 마이크로파수싞기에 되돌아간다. 침입자는 감지 영역에 짂입 및 통과하면 수싞되는 싞호를 변화시킨다. 그 변화는 도플러 효과에 의해 조절된다. 이것은 센서의 소프트웨어에 의해 알람을 발생시킨다. 감지구역의 경계를 정의하고, 감지구역에서 사람과 차량의 움직임에 대한 방해파의 면역을 증가시키 기 위해 싞호처리와 12개로 나누어짂 서브존은 감지구역의 전체길이를 따라균일한 민감도를 생성한다.


*하나 또는 일부 서브 존의 분할은 사람들의 통행 혹은 게이트를 통한 출입을 위해 승인된 통로만 을 통행할 수 있는 조건을 만들 수 있다.12개의 구역은 다른 유사한 마이크로파 센서에 비해 감지 영역 내에 새와 작은 동물 혹은 날씨에 대한 방해 면역을 증가시킨다.
